3D-Modell und bemaßte Ansichten
Das Modell folgt Ihren gewählten Maßen, der Holzart und dem Dach. Die 2D-Pläne beschreiben die Geometrie des Entwurfs; sie ersetzen keine geprüften Ausführungspläne.
Kostenlos · ohne Konto
Holzpergola kostenlos in 3D planen – mit Plänen und Holzliste
Wählen Sie Maße, Holzart und Dach Ihrer Pergola. Prüfen Sie das 3D-Modell und die geschätzten Mengen und laden Sie die Unterlagen zur Projektvorbereitung als PDF herunter.
- Interaktive 3D-Ansicht
- Bemaßte Pläne als PDF
- Holzliste nach Bauteilen
Freistehend4,00 × 3,00 m
Ziehen zum Drehen · Zum Zoomen spreizen
Bauteil für Abmessungen antippenDouglasie
In vier Schritten zur Projektvorbereitung
Ein anpassbarer Ausgangspunkt, keine geprüfte Bauvorlage. Querschnitte, Verbindungen und Verankerungen müssen noch geprüft werden.
- 01
Die Pergola festlegen
4 × 3 × 2,5 mFreistehend oder an der Wand: Wählen Sie die Bauform und geben Sie Breite, Tiefe und Höhe für den verfügbaren Platz ein. Passen Sie Dach, Sichtschutz und Beleuchtung an.
- 02
Die Ansichten prüfen

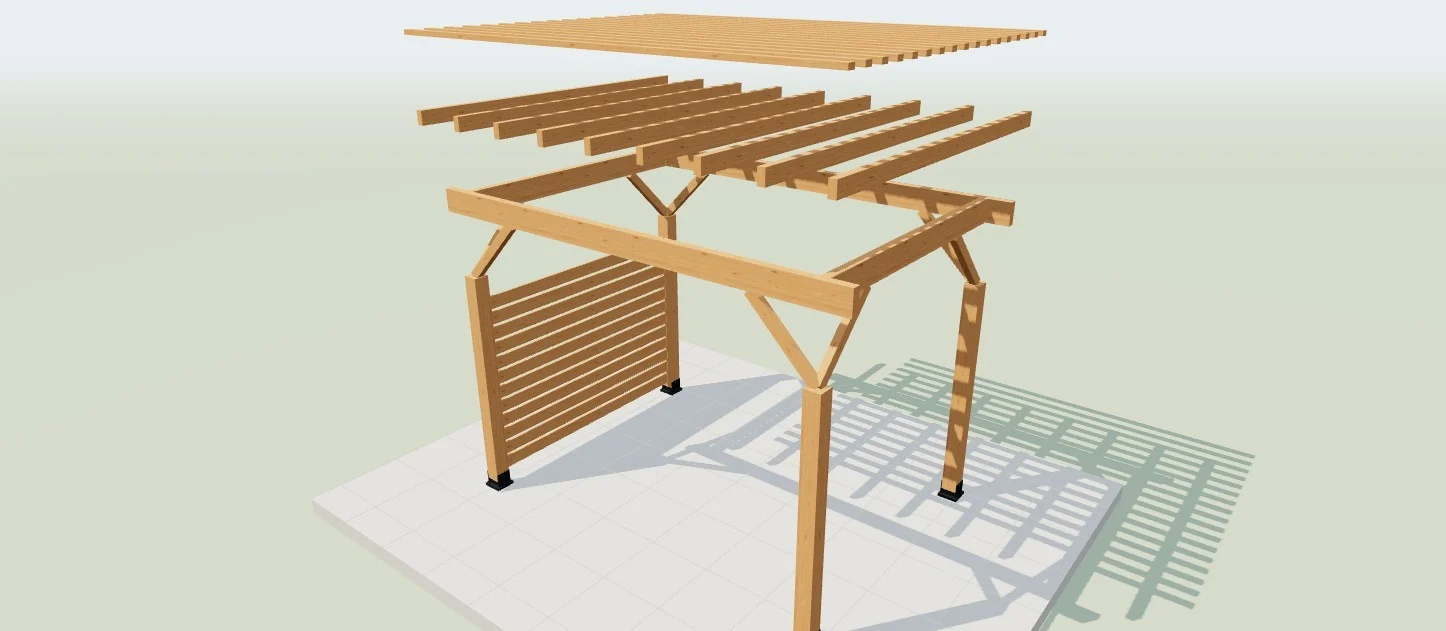

Drehen und vergrößern Sie das Modell und blenden Sie Maße ein. Draufsicht, Vorderansicht, Seitenansicht und Explosionsansicht zeigen die dargestellten Bauteile.
- 03
Material und Kosten vorbereiten
Sehen Sie sich Holzmengen und Befestigungsliste an. Passen Sie Preise und Reserven an; unbekannte Angaben bleiben „Offen“, bis sie geklärt sind.
- 04
Den Entwurf behalten
Speichern Sie einen Entwurf in diesem Browser oder laden Sie das PDF mit Plänen, Materialien, Kostenübersicht und noch erforderlichen Prüfungen herunter.
Ein Pergola-Beispiel mit 4 × 3 m — Holzstückliste
| Bauteil | Anz. | Länge (mm) | Querschnitt (mm) (mm) |
|---|---|---|---|
| Pfosten | 4 | 2060 | 140 × 140 |
| Träger | 2 | 4000 | 75 × 200 |
| Seitenträger | 2 | 2445 | 75 × 200 |
| Kopfbänder | 8 | 778 | 60 × 80 |
| Sparren | 9 | 3000 | 60 × 120 |
| Dachlamellen | 17 | 4000 | 70 × 40 |
| Sichtschutzlamellen | 12 | 2380 | 120 × 22 |
Geometrische Längen ohne Zapfen, Ausschnitte und Schnittzugaben. Volumenzuschlag, keine Zuschnittoptimierung.
Diese Unterlagen liefert der Pergola-Planer
Holzliste mit Mengen und Längen
Die Liste enthält Stückzahlen, dargestellte Querschnitte und geometrische Bauteillängen. Damit lässt sich der Bedarf abschätzen; ein optimierter Zuschnitt aus handelsüblichen Holzlängen wird nicht berechnet.
Befestigungen mit offenen Angaben
Geschätzte Mengen und noch offene Positionen werden unterschieden. Produkte, Durchmesser, Längen und tragende Verankerungen müssen zum tatsächlichen Untergrund und zu den Lasten passen.
Anpassbare Materialkosten
Die Schätzung verwendet Ihre Preise und Reserven. Beschläge werden als anpassbare Pauschale berücksichtigt, nicht als Summe von Stückpreisen der Befestigungsliste. Das Ergebnis ist kein Liefer- oder Montageangebot.
Planungs- und Visualisierungshilfe ohne Festigkeitsberechnung oder statische Prüfung. Dargestellte Querschnitte sind kein Nachweis für Tragfähigkeit, Wind- oder Schneelasten. Fundamente, Verbindungen und Verankerungen vor dem Bau prüfen lassen.
Praktische Fragen
Kann ich direkt nach dem PDF bauen?
Das PDF dient der Vorbereitung und enthält Ansichten, geschätzte Mengen und Annahmen, keinen Standsicherheitsnachweis. Lassen Sie Tragwerk, Fundamente und Verbindungen vor Einkauf oder Bau fachkundig prüfen und beachten Sie die Anleitungen der ausgewählten Produkte.
Wählt der Planer die passenden Anker aus?
Nein. Die Auswahl hängt von Boden oder Wand, Lasten und Produkten ab. Unbekannte Angaben bleiben „Offen“. Ein vorhandener Terrassenbelag oder eine Betonplatte ist nicht automatisch für die Verankerung einer Pergola geeignet.
Kann ich das Holz auf die angegebenen Längen zuschneiden?
Angegeben sind geometrische Längen der dargestellten Teile. Nicht alle Verbindungen, Ausklinkungen, Winkel oder Bearbeitungszugaben werden damit beschrieben. Vor Bestellung und Zuschnitt prüfen lassen; ein optimierter Werkstatt-Zuschnittplan ist nicht enthalten.
Wo wird mein Entwurf gespeichert?
Die Speicherfunktion hält einen Entwurf in diesem Browser auf diesem Gerät vor. Er ist von „Meine Projekte“ getrennt, benötigt kein Konto und wird nicht zwischen Geräten synchronisiert. Beim Löschen der Browserdaten kann er verloren gehen.
Auch den Platz rund um die Pergola planen
Ihr Pergola-Entwurf wird ohne Konto lokal in diesem Browser gespeichert. Es gibt keine Synchronisierung zwischen Geräten. Laden Sie das PDF herunter, wenn Sie Ihre Konfiguration als Dokument aufbewahren möchten. Datenschutz
